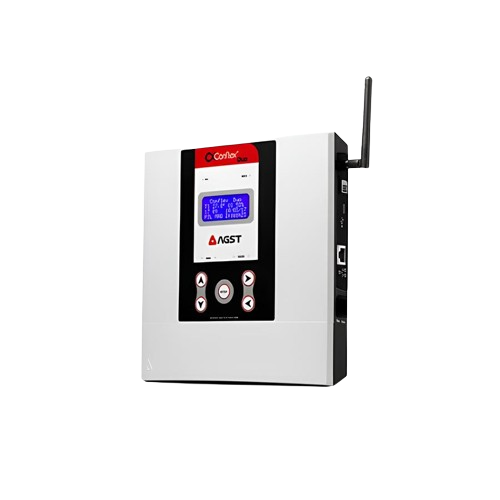

Controlador Conflex DUO GSM

Descrição do Produto:

Conflex Duo é um controlador microprocessado, programado e dedicado para automação de duas máquinas de ar condicionado, para climatização de ambientes críticos, onde é exigida a operação em regime de trabalho ininterrupto, com alta confiabilidade e precisão no controle da temperatura e umidade, tais como estações de telecomunicações, salas de equipamentos de TI (CP’s ou Datacenter’s), salas de equipamentos de diagnóstico por imagem, CTI’s, centros cirúrgicos, laboratórios de metrologia, de pesquisa e similares. Proporciona a redundância de máquinas, com revezamento entre as mesmas, por tempo de funcionamento (configurável) ou em caso de falha na máquina operante, diagnosticada através do monitoramento dos status dos dispositivos controlados. Equipamento indicado para automação de máquinas de ar condicionado que possuam dispositivos de comando e proteções compatíveis com sistema de controle externo, tais como Self Wall Mounted, Self Contained e Large Split.

A utilização deste equipamento e seus acessórios possibilita, além do controle preciso da climatização do ambiente, uma maior racionalização na utilização das máquinas de ar condicionado, com consequente redução de falhas, aumento de vida útil e economia de energia elétrica. A correta utilização das informações armazenadas em seus logs constitui-se em importante ferramenta para diagnóstico de falhas nos sistemas de climatização e gerenciamento da manutenção. Todas estas informações são disponibilizadas em um poderoso sistema de comunicação de dados, inclusive com a opção de um servidor de páginas dinâmicas (Webserver) embarcado, que possibilita o acesso remoto ao equipamento, via Internet ou rede interna, através de qualquer navegador (HTTP), instalado em PC, Tablet ou Smartphone. Nesta opção é possível também a supervisão através de um gerenciador SNMP e envio de e-mails para até três destinatários, quando da ocorrência de alarmes.

O Conflex Duo possui também embarcado um sistema de transferência para operação manual dos equipamentos de ar condicionado, garantindo assim a climatização do ambiente crítico mesmo em eventual anormalidade do controlador ou em caso de necessidade de suspensão temporária da automação para uma manutenção nos condicionadores. Sua alimentação é em corrente contínua, na faixa de 20 a 60V. Para alimentação em corrente alternada a AGST oferece, como acessório opcional, uma fonte específica, com entrada em faixa larga, de 100 a 240V/60Hz e saída em 24Vcc.

Características Técnicas:

• CPU:
  • Microprocessador de 16 Bits;
  • AD com resolução de 10 Bits;
  • Memória Flash para armazenar código firmware, permite atualização via bootloader;
  • Memória EEPROM armazena: 144 presets, 14208 logs para cada uma das 12 variáveis analógicas, 1022 logs de alertas;
  • Relógio/calendário interno com bateria recarregável com autonomia de até 60 dias.
• Fonte:
  • Isolada galvanicamente, entrada entre 20 e 60 Vcc, consumo máx. 2A;
• I/O interna:
  • Seis (06) entradas universais (analógicas/digital), NTC10K, 0-5vcc, 4-20ma, digi low (ov),        digi high (5V). – Onze (11) entradas digitais, opto-isoladas alimentadas em 12Vcc;
  • Doze (12) saídas digitais a relés, opto-isoladas, SPST, Vmáx. 250Vac, Imáx. 3A.
• Módulo para operação Manual:
  • Dispositivo de transferência automática para o modo Manual, nos casos de: Queima fonte interna, looping firmware, falha na leitura dos sensores de temperatura e umidade;
  • Um relé dedicado para cada máquina com a função de bloqueio, alimentado em 24 ou 48Vcc, lógica configurável através de contatos secos livre de tensão, NA ou NF;
  • Quando não utilizado os relés de bloqueio, o módulo não requer alimentação para o funcionamento das máquinas no modo manual;
  • Três relés por máquina para comutar comandos externo no modo manual, L/D ventilador, L/D compressores ou L/D resistências.
• Interface:
  • Local, display de cristal líquido de 4 linhas e 16 colunas com “Back-Light” branco, 5 teclas, um led vermelho indicador de “ALARME” e um led branco “RUN” indicando programa rodando;
  • Remota WEB, proporciona um ambiente gráfico amigável e interativo, ainda conta com tecnologia responsiva viabilizando sua aplicação em smartphones de diversas plataformas (presente apenas nos modelos ETH e GSM).
• Características mecânicas:
  • Gabinete compacto, fabricado em ABS de alta resistência com baixo peso, extinguível a fogo;
  • Conectores do tipo plugin com mola, facilitam a instalação e a substituição do controlador evitando erros de ligação.
• Seriais/Rede:
  • RS 485 Master, Half-duplex 19200 bps. compatível com os módulos IrCom;
  • RS 485 Slave, Half-duplex 19200/57600 bps. compatível com supervisório connect, app uploader e app TES;
  • Porta USB 2.0 19200/57600 bps. compatível com: supervisório connect, app uploader e app TES;
  • Porta Ethernet entrega página WEB e permite o acesso ao protocolo SNMP, compatível com: supervisório connect, app uploader e app TES;
  • GSM rádio quadriband entrega alertas via SMS;
  • Possibilita o acesso remoto ao equipamento, via internet ou rede interna, através de qualquer navegador (HTTP), Gerente SNMP V1 ou V2C, supervisório connect ou supervisório SCADA.
• Protocolos: Modbus RTU
  • protocolo nativo;
  • Modbus TCP/IP;
  • Modbus UDP/IP;
  • Modbus RTU Over TCP/IP;
  • Modbus RTU Over UDP/IP;
  • SNMP (V1 e V2C).
• Outras Características:
  • Revezamento de máquinas;
  • Alternância de máquinas;
  • Acionamento das máquinas por demanda de carga;
  • Conectividade Múltipla;
  • Diagnósticos de falhas no sistema de climatização;
  • Alertas via e-mail, SMS e Traps SNMP;
  • Economia de Energia – Automação de ar-condicionado;
  • Sistema redundante (operação automático e manual);
  • Programação horária.

Dimensões do Produto:

240 x 240 x 54 mm

PRAZO DE ENTREGA À COMBINAR
